Teilschnittmaschine AM-105 – Maschinenübersicht

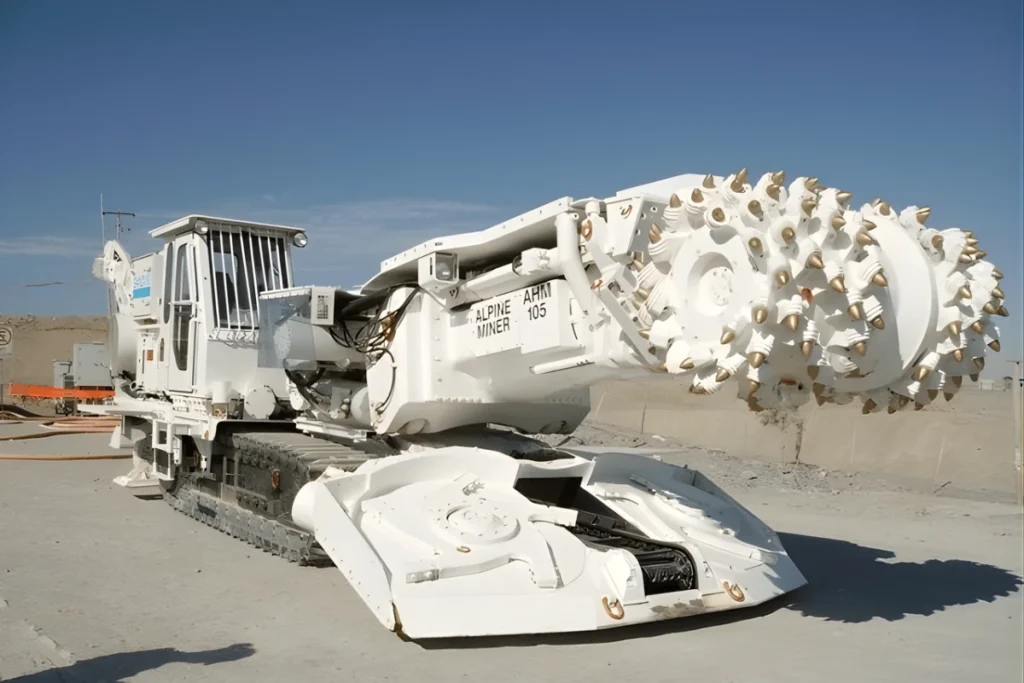

Die Teilschnittmaschine AM 105 ist eine Maschine, die seit vielen Jahren Maßstäbe im Vortrieb von Strecken- und Kammerbauwerken in Bergwerken auf der ganzen Welt setzt. Dieses Modell bewährt sich selbst unter den anspruchsvollsten Bedingungen des untertägigen Bergbaus. Die AM 105 ist die richtige Wahl für Anwender, die höchste Zuverlässigkeit, hohe Leistungsfähigkeit und den Einsatz in einem breiten Spektrum geologischer Bedingungen erwarten.
Technische Daten anzeigen
Einsatz- und Leistungsfähigkeit
Die Teilschnittmaschine AM 105 hebt sich von anderen Bergbaumaschinen durch ihre beeindruckenden Schneid- und Abbauleistungen deutlich ab. Sie wurde für den Einsatz unter unterschiedlichsten geologischen Bedingungen konzipiert. Die Maschine ist in der Lage, Gesteine und Minerale mit einer Druckfestigkeit von bis zu 160 MPa effizient abzubauen.
Dank eines speziell entwickelten Schneid- und Stabilisierungssystems der Schneidkopfeinheit bewältigt diese Teilschnittmaschine auch schwierige Gesteinsformationen zuverlässig. In der erweiterten Ausführung ATM-105IC ist die Maschine sogar in der Lage, Anhydritlagerstätten mit einer Druckfestigkeit von bis zu 230 MPa abzubauen. Dies stellt einen bedeutenden technologischen Fortschritt gegenüber früheren Modellen sowie gegenüber konkurrierenden Lösungen auf dem Markt dar.
Wo wird die Teilschnittmaschine AM 105 eingesetzt?
Die Teilschnittmaschine AM 105 ist eine vielseitige Maschine, die sowohl im Bergbau als auch im Ingenieur- und Tunnelbau Anwendung findet. In Steinkohlebergwerken bewährt sie sich besonders beim Vortrieb von Vorrichtungs- und Erschließungsstrecken.
Sie wird ebenso erfolgreich in Steinsalz- und Kalibergwerken eingesetzt, wo sie zur Auffahrung von Salzkammern sowie von Erschließungs- und Förderstrecken dient. Dank ihrer Konstruktion und der Fähigkeit, unter unterschiedlichen geologischen Bedingungen zu arbeiten, findet die AM 105 zudem breite Anwendung beim Vortrieb von Infrastrukturtunneln.
Die Teilschnittmaschine AM 105 hat sich im Laufe der Jahre weiterentwickelt. Die heutige Fortführung dieser Maschinenlinie stellt das Modell MR 620 dar.
Unser Angebot
Wir bieten umfassende Überholungs- und Modernisierungsdienste für Bergbaumaschinen und Anlagen, mit dem Schwerpunkt auf Teilschnittmaschinen. Im Rahmen unseres Leistungsprogramms bieten wir professionellen Service, die Wiederaufbereitung von Komponenten und innovative technische Lösungen an. Schauen Sie sich unser Angebot näher an.
Teilschnittmaschine AM 105 – technische Spezifikation
Auf dem Markt sind verschiedene Ausführungen der Teilschnittmaschine AM 105 erhältlich. Nachfolgend präsentieren wir die technische Spezifikation für eine typische Ausführung dieser Maschine.
| Parameter | Wert |
|---|---|
| Gesamtlänge | ca. 12000 mm |
| Gesamte Bewegungshöhe | 2560 mm |
| Breite (Fahrwerk) | 3050 mm |
| Gesamtmasse | ca. 120 t |
| Spezifischer Bodendruck | 0,17 MPa |
| Energie- und Antriebsparameter | |
| Versorgungsspannung | 1000 V, 50 Hz |
| Motorleistung des Schneidorgans | 300 kW |
| Installierte Gesamtleistung | 478 kW |
| Schneid- und Abbauparameter | |
| Maximaler Abbauquerschnitt aus einer Stellung | 50/41 m² |
| Maximale Abbauhöhe | 5400–5900 mm |
| Maximale Abbaubreite | 7900/8900 mm |
| Schnittgeschwindigkeit | 1,4 m/s |
| Typ des Schneidorgans | 105-GW-57 (Frontschneidkopf) |
| Fahrgeschwindigkeit, variabel | 0–3,5 m/min |
| Fördergeschwindigkeit | 0,8 m/s |
| Schneidgeschwindigkeit des Schneidkopfes | 1,4 m/s |
| Vorschubgeschwindigkeit des Schneidorgans | 0,18–0,2 m/s |
| Zugkraft je Kette | 460 kN |
| Kraft des Schneidarms beim Anheben | 250 kN |
| Kraft des Schneidarms beim Absenken | 400 kN |
| Kraft des Schneidarms in horizontaler Bewegung | 93 kN |
| Betriebsdruck im Hydrauliksystem, max. | 250 bar |
| Vielseitige Einsatzmöglichkeiten
Die AM 105 ist eine universell einsetzbare Teilschnittmaschine, die sowohl in Steinkohlebergwerken als auch in Steinsalz-, Kali- oder Anhydritbergwerken verwendet werden kann. Die Konstruktion ermöglicht eine Anpassung der Maschine an unterschiedliche Streckenquerschnitte sowie an die spezifischen technologischen Anforderungen des jeweiligen Bergwerks. |
Modularer Aufbau
Die Maschine ist modular aufgebaut, was den Transport der einzelnen Baugruppen unter Tage sowie den schnellen Auf- und Abbau erheblich erleichtert. Die modulare Konstruktion ermöglicht zudem einen effizienten Austausch oder die Reparatur zentraler Baugruppen, ohne lange Stillstandszeiten in Kauf nehmen zu müssen. |
| Hohe Leistungsfähigkeit und Abbaueffizienz
Ein speziell entwickeltes Schneidsystem mit reduzierter Schnittgeschwindigkeit ermöglicht einen effizienten Vortrieb in Gesteinen mit sehr hoher Festigkeit. Die Teilschnittmaschine erreicht eine hohe Leistung bei gleichzeitig reduziertem Verschleiß der Schneidwerkzeuge. |
Fortschrittliche Konstruktion und hohe Wendigkeit
Die Teilschnittmaschine AM 105 zeichnet sich durch ihre kompakte Bauweise aus, die eine gute Wendigkeit beim Manövrieren in Strecken mit mittleren und großen Querschnitten gewährleistet. Dank der durchdachten Konstruktion kann die Maschine auch unter beengten räumlichen Bedingungen zuverlässig eingesetzt werden. |
- Schwenkbarer Kettenförderer.
- Wasserbedüsungs- und Sprühsystem.
- Stützenausheber.
- Arbeitsbühnen.
- Erhöhung der Drehbühne.
- Verbreiterung des Ladetisches.
- Kanäle des Entstaubungssystems.
- Spezialwerkzeuge für Montage und Demontage.
- Steuerkonsole für ABSE.
- ABSE (Bohr- und Ankergerät).
Ersatzteile, Reparaturen und Modernisierungen für die Teilschnittmaschine AM-105
Minostar ist auf die Lieferung von Ersatzteilen für Teilschnittmaschinen vom Typ AM-105 spezialisiert, die vollständig mit der Konstruktion dieser Maschine kompatibel sind und die ursprünglich eingesetzten Komponenten direkt ersetzen können. Die angebotenen Bauteile werden auf Grundlage einer detaillierten Analyse der Konstruktion und der technischen Parameter der AM-105 entwickelt. Dadurch wird eine vollständige Maß- und Montagekompatibilität gewährleistet, während viele Komponenten gleichzeitig eine höhere Lebensdauer und eine bessere Widerstandsfähigkeit gegenüber intensiver Beanspruchung im untertägigen Einsatz aufweisen.
Unser Angebot umfasst unter anderem:
- Komponenten der Abbau- bzw. Schneideinheit der AM-105 (Schneidköpfe, Meißelhalter, Rundschaftmeißel, Getriebe des Schneidorgans),
- Bauteile des Auslegerarms und des Schwenkmechanismus des Schneidorgans,
- Teile des Lade- und Haufwerksystems (Ladetische, Ladeeinrichtungen, Sammelarme),
- Komponenten der Kratzerförderer in AM-105 Teilschnittmaschinen,
- Bauteile des Fahrwerks und des Raupenunterwagens,
- Komponenten des Hydrauliksystems der AM-105 (Hydraulikpumpen, Steuerblöcke, Hydraulikzylinder, Ventile und Hydraulikleitungen),
- Elemente der elektrischen Anlage und der Steuerungssysteme.
Dank der hohen Verfügbarkeit von Komponenten können Störungen schnell behoben und die technische Einsatzfähigkeit der Maschine im Vortrieb aufrechterhalten werden. Minostar führt außerdem Reparaturen, Generalüberholungen und Modernisierungen von AM-105 Teilschnittmaschinen durch.
Der Arbeitsumfang kann sowohl die Regeneration einzelner Baugruppen als auch die umfassende Wiederherstellung zentraler Maschinenelemente umfassen – darunter die Abbaueinheit, Antriebssysteme, Hydraulik oder die Rahmenkonstruktion der Maschine. In vielen Fällen können zusätzlich Modernisierungslösungen umgesetzt werden, die die Zuverlässigkeit und die betrieblichen Leistungsparameter der Maschine verbessern.
Teilschnittmaschine AM 105 – Preis
Die Anschaffungskosten der Teilschnittmaschine AM 105 hängen vom technischen Zustand der Maschine, vom Umfang der durchgeführten Instandsetzung, vom Modernisierungsgrad sowie von der verfügbaren Zusatzausstattung ab.
Eine Instandsetzung direkt beim Hersteller kann das geplante Budget deutlich überschreiten, daher lohnt sich eine vorherige Beratung mit uns. Gemeinsam definieren wir Ihre Anforderungen und schlagen darauf basierend optimale Lösungen vor – abgestimmt auf Ihre Erwartungen und innerhalb des vorgesehenen Budgets. Kontaktieren Sie uns noch heute, um weitere Details zu erfahren.
Umfassende Unterstützung
Wenn Sie Eigentümer einer Teilschnittmaschine AM 105 sind und besonderen Wert auf deren Zuverlässigkeit legen, informieren Sie sich über unser Angebot im Bereich Instandsetzung und Modernisierung von Teilschnittmaschinen. Durch den Einsatz moderner Technologien und langlebiger Materialien sind wir in der Lage, die Maschine nicht nur in den ursprünglichen Werkszustand zurückzuversetzen, sondern ihre Leistungsparameter sogar gegenüber dem Ausgangszustand zu verbessern.
Im Rahmen des Programms Minostar RESTART können wir die Einsatzmöglichkeiten der Teilschnittmaschine zusätzlich über den ursprünglich in der technischen Dokumentation des Herstellers definierten Umfang hinaus erweitern. Wir laden Sie ein, sich mit unserem umfassenden Angebot im Bereich der Instandsetzung von Bergbaumaschinen, einschließlich Teilschnittmaschinen, vertraut zu machen.
Minostar – Umfassender Service für Teilschnittmaschinen AM-105
Suchen Sie einen Partner, der sich von A bis Z um Ihre Teilschnittmaschine AM 105 kümmert? Minostar ist ein Team erfahrener Fachleute, das sich seit vielen Jahren auf Reparaturen, Modernisierungen und die Anpassung von Maschinen an individuelle Einsatzbedingungen spezialisiert hat. Dank unserer eigenen technologischen Lösungen können wir Stillstandzeiten effektiv reduzieren und die Verluste Ihres Unternehmens minimieren.
Wenn Sie sich für eine Zusammenarbeit mit uns entscheiden, erhalten Sie eine leistungsfähige Maschine und Lösungen, die anderswo nur schwer zu finden sind. Nehmen Sie Kontakt mit uns auf und lernen Sie unser Angebot kennen!
Kontaktieren Sie uns
Bauweise und Hauptkomponenten
Schneidorgan
Das Schneidorgan der Teilschnittmaschine AM 105 besteht aus dem Getriebe SG400/L sowie dem Schneidkopf vom Typ 105-GW-87, der mit zwei Einheiten zu jeweils 87 rotierenden Schneidmeißeln ausgestattet ist. Die Schneidmeißel sind in Haltern montiert und mittels Sicherungsringen befestigt. Der Schneidkopf hat einen Durchmesser von 1.290 mm und arbeitet mit einer Schnittgeschwindigkeit von 1,4 m/s, was einen effektiven Abbau selbst harter Gesteine mit einer Druckfestigkeit von bis zu 160 MPa ermöglicht.
Das Getriebe SG400 ist ein vierstufiges Stirn-Kegel-Planetengetriebe in kompakter Bauweise, das direkt mit dem Antriebsmotor gekoppelt ist. Durch das Übersetzungsverhältnis von 73,58 steigt das Drehmoment von 1.950 Nm am Eingang auf 140,6 kNm am Ausgang bei lediglich 20 U/min.
Darüber hinaus ermöglicht das Getriebe eine Anpassung der Drehzahl durch die Wahl der entsprechenden Übersetzungsstufe im Stirnradteil.
Schwenkmechanismus (Drehbühne)
Die Drehbühne der Teilschnittmaschine AM 105 ermöglicht eine präzise Steuerung des Schneidarms sowohl in horizontaler als auch in vertikaler Ebene. Dank des Einsatzes eines Gleitlagers gewährleistet sie einen ruhigen, vibrationsarmen Betrieb auch unter schwierigen Einsatzbedingungen. Die horizontale Bewegung erfolgt über zwei Hydraulikzylinder, die mit Zahnstangen und einem Zahnkranz zusammenarbeiten. Der maximale Schwenkwinkel beträgt dabei etwa 37° nach links oder rechts. Der vertikale Schwenkbereich erreicht etwa 70° und wird hydraulisch über am Auslegerfuß montierte Zylinder realisiert.
Ladeeinrichtung und Förderanlage der AM 105
Die Teilschnittmaschine AM 105 ist mit einem Ladetisch mit einstellbarer Breite ausgestattet – serienmäßig von 5.200 bis 5.900 mm, mit der Möglichkeit einer Erweiterung auf bis zu 7.200 mm. Das Haufwerk wird durch Sammelarme aufgenommen und über einen Kratzerförderer zu nachgeschalteten Fördereinrichtungen transportiert. Der gesamte Prozess wird durch ein Getriebe angetrieben, das die Arbeit der Sammelarme mit der Bewegung der Kette synchronisiert.
Steuerungssystem
Die Teilschnittmaschine ist mit dem modernen Steuerungssystem ICACUTROCK ausgestattet, das eine präzise Überwachung und Kontrolle der Betriebsparameter ermöglicht. Der Einsatz eines elektrohydraulischen Systems zur Stabilisierung des Schneidkopfes erhöht die Sicherheit und Genauigkeit des Abbauprozesses selbst unter den anspruchsvollsten Bedingungen.
